予算5,000円で120cmサイズの水槽台(棚)を自作(DIY)する。

前回、60cm水槽を乗せることができる水槽台自作(DIY)したひろしゃん。

60cmの水槽台を自作(DIY)する。水槽台を自分でDIY(自作)してみた 川でのガサガサが大好き&得意な奥様。 https://hiroshan-medaka.co...

今度は、先日、奥様がもらってきた、とんでもないサイズの水槽

▼120cmサイズの水槽

120センチ水槽台(水槽棚)をDIY(作り方)

水槽台(棚)を作る材料

奥様の趣味である、川でのガサガサで捕まえた魚を泳がせておくため、120cm水槽を持ってきた奥様。。。

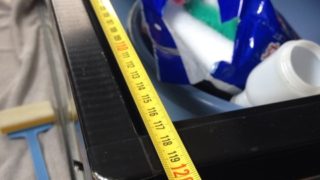

120cm水槽

このまま直置きすることはできないようなので、この巨大な水槽を乗せる、水槽台(水槽棚)を、魚に全く触れないひろしゃん(@自己紹介)が、作っていくのですが

もし、このサイズの水槽台(棚)を購入しようとすると、いくらぐらいするのか??調べてみると…

コトブキ工芸 プロスタイル1200L-Low 木目【お取り寄せ品】/★税抜1万円以上で送料無料(北海道、沖縄、一部地方除く)★
created by Rinker

このタイプで、約30,000円。。。

驚きの価格ですが、120cmの水槽台の相場は、だいたい、このくらいみたいなんだってね…

こうなると、

ひろしゃん
ひろしゃん
30,000円もするなら、自作するしかない!!

と、Google検索で、120cm水槽の水槽台作りに関する情報、データを集めて、インパクトレンチを引っ張り出して、ネジ止めして、作ってみた水槽台が

▼自作の120cmの水槽台
120cm水槽の台(棚)
かなり強度がありそうな、自作水槽台(棚)と、思いませんか??

さっそく、今回、自作した水槽台サイズから、解説していきます。

奥行(短辺) 450mm
×
横幅(横幅) 1200mm
×
高さ 600mm

使う材料は、木材で、2×4材と呼ばれるモノを使います。

木材 カット ツーバイ材 【約38mmx89mmx1830mm】[2×4] 2.62kg2x材 建築材 木材 DIY 楽天最安値に挑戦 仕入品
created by Rinker

120センチサイズの水槽は、水を入れると400kg程度あるそうなので、強度、を出すために、以前、60cm水槽の台を製作した時に使った、1×4材よりも、太いサイズ2×4材を使用します。

60cmの水槽台を自作(DIY)する。水槽台を自分でDIY(自作)してみた 川でのガサガサが大好き&得意な奥様。 https://hiroshan-medaka.co...

2×4材の厚み=38mm
2×4の幅=89mm

水槽台のサイズ、材料が決まったら、水槽台の木材(2×4材)を、ホームセンターに購入しに行くんですが、木材はなるべく

  • 反り
  • 曲がり
  • フシ
  • ヤニ

が少ないものを選ぶと、作業や加工しやすいためオススメです(*≧︎∇︎≦︎)

と言っても、なかなか見つかりませんけどね…。

そんな時は、

ひろしゃん
ひろしゃん
反りヤニがある木材はやめておきましょう

水槽台の設計図面の作り方

さて、120cmサイズの水槽台(水槽棚)を自作するのに、1番大切な作業は、

ひろしゃん
ひろしゃん
2×4材を、任意のサイズ(水槽台に合ったサイズ)に切り出すことかな

120cm×45cmの水槽に、ピッタリと合った水槽台(水槽棚)にするためにも、水槽台(棚)の設計図面を書いて作る事が、成功の1番の近道になります

▼手書きの設計図
120cm水槽の台(棚)

120cm水槽の台(棚)設計図
あまり綺麗とは呼べない設計図ですが、よーく見ると、上手に計算したなぁ。と思い、この図面を持って、ホームセンターへ行ってきました

しかし、

ひろしゃんのこの水槽台の図面と、木材のサイズ取りでは、イマイチよく分かりません

と、多くの方からメッセージを頂いているんです…。

そこで、2019年10月に、なるべく分かりやすく組立、自作(DIY)できるように、記事を更新しましたので、以下、参考にしてみてください。

3つのパーツで出来てる水槽台(水槽棚)

まず、ひろしゃんが自作(DIY)した水槽台や、以前自作(DIY)した、高さのある水槽台の構造は、

  1. メインフレーム
  2. 歪み防止パーツ

3つのパーツ組み上がって強度を増し、完成している。と考えてください。

▼完成した水槽台の構造図
120cm水槽の台(棚)

黒色は、メインフレーム

青色は、

赤色は、歪み防止パーツ

そして、メインフレーム歪み防止パーツ、を、水槽台のサイズに合わせて、木材をカット(切り出す)するために、設計図をつくります。

それら3つのパーツを、どこに、どうやって、取り付けていくのか?

▼120cmサイズの水槽台の完成形
120cm水槽の台(棚)
それぞれのパーツがどう機能しているのか?

▼完成した水槽台の構造図
120cm水槽の台(棚)構造

ひろしゃん
ひろしゃん
何回も、この写真を見ながら、作っていってください

既に完成してしまった、水槽台(棚)ので、撮影した写真で説明出来る範囲になりますが、それぞれの部材の役割木材のサイズ取り(設計図)水槽台の組み上げを、これから解説していきますので、途中で分からなくなったら、これらの写真を見て、完成した水槽台をイメージしながら自作(DIY)してみてください。

①メインフレームの設計(作り方)

水槽台のメインとなる部分で、このフレームを作ることが、どのサイズの水槽台を自作(DIY)するのにも必要で、最初に作る必要があります。(完成した水槽台の構造図の黒い部分

メインフレーム用に準備する材料のサイズの公式

長辺のサイズの求め方

製作する水槽台の横幅-(使う材料の厚み×2)

1,200㎜-(38㎜×2)=1,124㎜

短辺のサイズの求め方

製作する水槽台の短辺の長さ。

450㎜-(38mm×2)=374mm

さらに、水槽の中間部分を支えるために、真ん中にも材料をいれるため、

製作する水槽台の横幅-(使う材料の厚み×4)

1,200㎜-(38㎜×4)=1,048㎜

のパーツも準備します。

計算するのが面倒な方のために、準備するサイズ、本数をまとめました。(2×4材で製作する場合)

作りたい水槽台の長辺が1200で、短辺が450の場合。

  • 1,124㎜が、4本
  • 374㎜が、4本
  • 1,048㎜が、2本

②柱の設計(作り方)

上用のメインフレームと、下用のメインフレームを支える役割をします。(完成した水槽台の構造図図の青い部分になります)

柱パーツ用に準備する木材のサイズの公式

柱のサイズの求め方

作りたい水槽台の高さ-(使う材料の幅×2)

600㎜-(89㎜×2)=422㎜

作りたい水槽台の高さが、600の場合

  • 422㎜が、4本

③歪み防止パーツの設計(作り方)

今回作る、水槽台(棚)の仕組み上、上用のメインフレームと下用のメインフレームを柱で支えるだけでは、固定できません。そのため、作りたい水槽台(棚)を

長辺側から見たときに、右側と左側に取り付け、支える材料が歪み防止パーツになります。

この、歪み防止パーツがないと、メインフレームも、も、固定できない。ということをイメージしてみてください。

そして、必ず、歪み防止パーツをつかって、メインフレームを支える柱を外側から固定してくだい。

(完成した水槽台の構造図の赤い部分が歪み防止パーツになります)

歪み防止パーツ用に準備する木材のサイズの公式

短辺方向のパーツの求め方

作りたい水槽台の短辺-(使う材料の幅×2)

450㎜-(89㎜×2)=272㎜

高さ方向のパーツの求め方

作りたい水槽台の高さ

600㎜

作りたい水槽台の短辺が、450の場合で、高さが600の場合

  • 272㎜が、4本
  • 600㎜が、4本

木材のカット

メインフレーム歪み防止パーツ、それぞれに必要な2×4材のサイズと本数が分かったら、ホームセンターで、木材(2×4材)を購入して、店舗内にある自動カットの機械で切り出してもらいました。

▼カットした木材(2×4材)
120cm水槽の台(棚)構造

水槽台(棚)の組立て(作り方)

①メインフレームを作る

いよいよ、水槽台(棚)を組み立てていきます。まずは、メインフレームのパーツから。

メインフレーム用としてカットしたの木材を使って、2つ(上用と下用)作ります。外枠を作ったら、真ん中に支え材をいれる。

▼メインフレームのパーツ
120cm水槽の台(棚)構造
この時、短辺方向と、長辺方向材料の取付に注意してください。

短辺の木材は、長辺の内側にあります。

あと、多少のガタつきには目をつむりましょう。

「この上に乗るのは、100kgを越す超巨大水槽だから、しっかり平行を取らないと…」

というのは、考えすぎです…。多少、ガタついていても大丈夫なように、木材を組み合わせながら、水槽台を組みあげていますし、最終的に400kgの水槽が上に乗るので、ある程度のガタつきは、無視してどんどん作業を進めましょう!

②メインフレームと歪み防止の柱の取付

下用のメインフレームを床において、歪み防止パーツの柱を、下用のメインフレームの外側に取り付けます。

黒い矢印下用のメインフレーム 赤い矢印歪み防止パーツの柱

120cm水槽の台(棚)の構造
ですが、メインフレームを下に置いた状態で、歪み防止パーツの柱取り付けようとすると、安定性が悪く斜めに取付けしてしまうので、下用のメインフレームを

壁などに立てかけて歪み防止パーツの柱を、下用のメインフレームの外側に固定する

黒い矢印は、下用のメインフレーム。赤い矢印が、歪み防止パーツの柱

120cm水槽の台(棚)の構造

と、作っていくと楽です。

③柱と歪み防止の柱の取付

歪み防止パーツの柱を、下用のメインフレームの外側に4本取付けたら、として準備した木材を、

下用メインフレームの上に立てるようにして、歪み防止パーツの柱と固定します。

が柱、は、歪み防止パーツ
120cm水槽の台(棚)の構造
下用のメインフレームの上に柱をのせてネジで止める。

▼内側の様子
120cm水槽の台(棚)の構造
ここで、一度、完成した水槽台の3つの写真(上にある)を見て、それぞれのパーツが、どこに、どうやって、取付されているのか、おさらいしてみてください。

120cm水槽の台(棚)

④メインフレーム(上用)と歪み防止パーツの短辺を取付

ここまでに完成した部材の上に乗せる形で、上用のメインフレームを置き、歪み防止パーツの柱と固定します。写真の黒い部分が、上用のメインフレーム

▼水槽台(棚)を上から見た写真
120cm水槽の台(棚)の構造
上用のメインフレームを固定したら、赤い色の部分に、歪み防止パーツの短辺の部材をネジで固定したら、完成(๑•̀ㅂ•́)و✧︎

▼完成した水槽台
120cm水槽の台(棚)の構造

まとめ

前回と同じ構造の水槽台を自作(DIY)しただけなので、「早く終わるかぁ」と思いましたが、17:00頃から作り始めた水槽台作りが終わったのは、22:30頃。

製作時間は、約6時間。

上手に水槽台が作れたポイントは、

  1. 設計図通りに、部材が準備できていたこと。
  2. 組み上げ方が理解できていたこと。
ひろしゃん
ひろしゃん
自作(DIY)水槽台作りは、この2つが、滅茶苦茶、重要です

完成してしまった、水槽台と、手元に残った写真だけで、設計図面、木材のサイズ取り、水槽台の組み上げ、を解説しているため、分かりにくいかもしれませんが、この記事を何度も読み返して、【重たい水槽が壊れない水槽台(水槽棚)】イメージを膨らませながら、是非、120cm水槽が乗る水槽台(棚)を完成させてください。

ところで、今回の水槽台(棚)にかかった製作費用ですが…。

製作費用は…

  • 2×4材 (38mm×89mm×2400mm)1本 498円

これが6本で498円×6本=2,988円

  • 65mmのネジ1箱 398円=398円

合計 3,386円(税別)

消費税を加算しても、約4,000円で、120cmサイズの水槽台が作れました( *´艸`)

▼その後の120cm水槽は
120cm水槽の台(棚)の構造
ホント、驚くほど、デカい…。

もう、寿司屋のイケスじゃん

さて、今回、自作(DIY)した水槽台ですが、もし手直しするとしたら…。

  • 水槽台の土台に使っている、ブロック真ん中部分にも入れるか?
  • 水槽台の中心付近にも立てた方が良いのか?
  • 天板を貼っていないが、水槽の底が歪まないか?

まぁ、思いつくところは、こんなところでしょうか。

奥様は、

奥様
奥様
コレで大丈夫

って言ってたから良いとは思うけど…

ひろしゃん的には、土台のブロック、水槽台、水槽、この3つ繋ぐフレーム(通し柱)を作った方が、安定しそうなんだけど

まぁ。まぁ。

これだけの構造なら大丈夫でしょう(*´꒳`*)

120cmサイズの水槽台を、「自分で製作するぞ!!」というかたは、ぜひ参考にしてください

注意:水槽台の製作、使用については、自己責任でお願いします。
