エアーの分岐が難しい‼メダカにエアレーションを自作する【2ヶ所目】

奥様
奥様
エアレーションしてから、電気代って高くなったのかな??
ひろしゃん
ひろしゃん
そんなに高いことはないんじゃないかな…
奥様
奥様
どうせ電気代を払うなら、新しく作ったメダカラック(棚)メダカの飼育容器にも、エアレーションしたほうが、効率が良いと思わない?

まぁまぁ、そう言われてみれば…。

って



乗せられるかぁ(*」>д<)」



うまいこと言って、新設したメダカラック(棚)にも、エアレーション設置しようとする奥様に、なす術ナシの、ひろしゃん(@自己紹介)です(×∀︎×๑ )

一方コックが付いた分岐管から作る

と、言うわけで(lll-ω-)

2019年5月に作ったメダカラック(棚)にも、エアレーション設置することになりました(*´∀︎`*)

▼2019年5月に作ったメダカラック(台)
メダカラック(メダカの飼育容器を乗せる台)

メダカラック
再びメダカラック(棚)を自作して、メダカの飼育場を増設‼︎2018年春の我が家のメダカ置場は、ラメ系のメダカだけで なんと9種類 必ず起きると分かっていましたが、 ...

前回もそうでしたが、奥様が、「エアレーションする」。と、決めてしまったら、エアレーションするしかないんです、、、あれこれ考えても仕方ないので、前回作ったタイプと同じエアレーション構造で作っていきます。

▼前回製作したエアレーション設備
エアレーション設備

作っていく流れとしては、

  1. 一方コックが付いた分岐管を作ったあと、
  2. 塩ビパイプを使ってメダカラック一体化

していきますので、この記事では、まず、塩ビパイプに、一方コック一列に取付けた

▼一方コック付き塩ビパイプ (画 charmさま)
一方コック付き塩ビパイプ

一方コック付き分岐管自作します(*≧︎∇︎≦︎)

なぜ、DIY(自作)するのか?というと、写真のような、一方コックが初めから塩ビパイプに取付された分岐管をを購入すると…。

吐出口が5口のタイプで、約1,500円。さらに、口数の多い、20口のタイプだと約4,500円で販売されています。

並列 20連 分岐管 VP13 塩化ビニールパイプ 一方コック付き キャップ付き 『分岐管』
created by Rinker

前回、エアレーションを設置したときに、一方コックが付いた分岐管を上手くDIY(自作)できたので、今回も節約のため手作りできるものは、手作りで進めていきますよ

一方コック付き分岐パイプ
初エアレーション作成!一方コックが付いた分岐管から自作メダカのエアレーションで使う一方コックが付いた分岐管を自作しました...

分岐管を自作

分岐管を作る材料と費用

一方コックが付いた分岐管を作るのに必要な材料費用

  • 塩ビパイプ vp13(13mm)
    4m×1本=200円
  • 継ぎ手
    L型4個 T型1個=120円
  • 一方コック
    12個=1,200円

費用は、約1,600円

一方コックさえ、購入出来たら、塩ビパイプと、L型の継ぎ手は、ホームセンターで格安に揃うのでDIYに興味&自信があるかたは、自作オススメです(*´꒳`*)

材料が揃ったら、一方コックが付いた塩ビパイプを作っていきましょう。初めに、塩ビパイプを必要な長さに切っていきます。

▼切り出し後の塩ビパイプ
一方コック付き塩ビパイプの製作

塩ビパイプがカット出来たら、一方コック取り付ける塩ビパイプに、ドリルを使って4.8mm下穴を開けていきます


一方コック付き塩ビパイプの製作
ココで、前回、一方コックの付いた分岐管を作った時に奥様から

奥様
奥様
シューーって言ってるんだけど

言われた、クレーム経験を活かして、一方コックに、シールテープと呼ばれる隙間を埋めるテープを巻いていきます。


一方コック付き塩ビパイプの製作

IMG_9795
一方コック付き塩ビパイプの製作
このひと手間で、塩ビパイプ一方コックとのからエアーが漏れるのを防ぐことができます。

小さな部品なので、シールテープ2周も巻くと、巻き過ぎかな。1周だと上手く食い付かないので、そこは感覚で試してください。

大事なのは、シールテープ一方コックに巻いていくと…


一方コック付き塩ビパイプの製作
空気の通り道が塞がってしまうので、ちゃんと空気が流れるように

IMG_0101
もうひと手間かけるのをお忘れなく(*´꒳`*)

そして、このシールテープを巻いた一方コックを、塩ビパイプに差し込むのですが…

このまま差し込むと、一方コックが、右や左に傾きエアー漏れ原因&見た目が悪いので、

今回は、穴をあけた塩ビパイプに、シールテープの巻いてない一方コックを1度差し込み、そして抜く

すると


一方コック付き塩ビパイプの製作
ネジ山が出来る

ため、それに合わせて、シールテープを巻いた一方コック差し込んでいくことにしました。

IMG_9800
一方コック付き塩ビパイプの製作
一方コックが綺麗に一列に並んだ塩ビパイプの完成です。

前回に比べて、面倒な作業が多いですが、後から手直しするほうが、数倍面倒くさいので、ひと手間かけるのを忘れないようにしてください(*´꒳`*)

エアーチューブ用1方コック 一方コック (金属製 口径6mm) 【在庫有り】「120点まで」
created by Rinker
シールテープ(14mmx20m)
created by Rinker

分岐管をO型に組む

さて、一方コックが付いた分岐管が完成したら、メダカラック(棚)一体化させやすくするために、写真のようにO型に

▼分岐管(メイン管)とメダカラック
エアレーションの図面
塩ビパイプを組み上げます。

一方コックが付いた分岐管をO型に組み上げる理由は、O型に組み上げたほうが、エアー均等に回るような気がしているので、塩ビパイプをO型の形に配管しています。

メダカラック(台)とエアレーションと一方コック付き分岐管
分岐管とメインの配管をして、初のエアレーション設備完成!さて、いよいよ、我が家のメダカ飼育場に、エアレーションを取付けるために一方コックがついた分岐管とメイン管を配管していきます(*≧︎∇︎≦...

そして、塩ビパイプを組立るときも、エアー漏れしないように、塩ビパイプの両端には、シールテープ巻いていきます


IMG_9803

一方コック付き塩ビパイプの製作

あとは、組立てるだけ

一方コック付き塩ビパイプの製作
手前のT字部分にメインのパイプを繋げば、どこからもエアー漏れしない、O型の一方コック付き分岐管が出来ました(๑˃͈꒵˂͈๑)


エアー漏れしないエアレーションを作るには

今回で、2回目のエアレーション作りになるひろしゃん。一方コック取付部や、塩ビパイプ取付部からエアー漏れしないように作るコツは、

  1. 一方コックシールテープ巻くこと
  2. 塩ビパイプ下穴となるネジ山作ること
  3. 塩ビパイプの両端にシールテープ巻くこと

この作業で、ワンランク上のエアレーション設備になるはずです(*´꒳`*)

特に、②の、塩ビパイプに下穴を空けたあと、一方コックをねじ込みネジ山作ってから、インパクトレンチでねじ込む作業は、メンドクサイ!!のひと言なんですが、あとから、手直しするほうが、数倍、面倒なので、最初から丁寧に作ることをオススメします。

これで、一方コックが付いた分岐管を作るところまで完成しました。

問題は…

メインパイプから、新しくエアレーションが必要となるメダカラック(棚)へ向かう、この部分の分岐の配管…。

▼メインパイプから分岐する場所
一方コック付き塩ビパイプの製作
(。-`ω´-)ンー

メインパイプから分岐して配管する

塩ビパイプで作るエアレーションの弱点

早速、一方コック付き塩ビパイプメダカラック(棚)一体化させて行きましょう(*´꒳`*)

まずは、メインパイプから分岐させるんですが…


エアレーションのメインパイプとの分岐
新設したメダカラックのほうへ、塩ビパイプを配管しようとすると、壁いっぱいにメインの塩ビパイプを配管したのがあだとなり

T字の継ぎ手パイプがめっちゃ取付けにくい

それでも、

  1. メインパイプを2cmほど切る
  2. 切ったメインパイプと取付けるパイプにシールテープを巻く。
  3. T字の継ぎ手パイプで繋ぐ。

その方法以外に、道はないので、時間をかけて分岐させていきます。

▼分岐が終わったメインパイプ
エアレーションのメインパイプとの分岐
なんとか分岐作業が完了

安価で丈夫な塩ビパイプですが、エアレーション設備の増設仕様変更には、向いてませんね(´Д`|||)

もし、塩ビパイプでエアレーション設備を整備するなら

全体的な計画を立てて、配管をすると、手間がかからないのでオススメですよ

エアーの流れかた

我が家のエアーは、現在こんな感じで各メダカ飼育容器へ送られています。

▼メインパイプの全体図
エアレーションのメインパイプとの分岐
手前の赤丸部分が、ブロワー(ブロアー)で、そこから、中間地点の赤丸に向かってエアーが流れて、

  • 直進方向が、前回のエアレーション設備へ。
  • 左方向が、新設したエアレーション設備へ。

多分、来年辺りには、メインパイプが通る壁沿いに、

メダカラックが設置されて、そこにも「エアレーションを取付けて」と奥様に言われると思います。

今のところは、ココまで!!

メダカラック(棚)とメインパイプの一体化

さて、メインパイプからメダカラックまで配管してきた塩ビパイプは、メダカラック上部の、一方コックが付いた分岐管に向かって走らせて行きます


エアレーションのメインパイプとの分岐
この部分の配管は地道に、右→上→右→左、という具合に、メジャーで長さを測っては、必要な塩ビパイプの長さに切って、繋げていくしかありません(×∀︎×๑ )

エアレーションの完成

最後に、自作した一方コック付き塩ビパイプに繋いで、完成

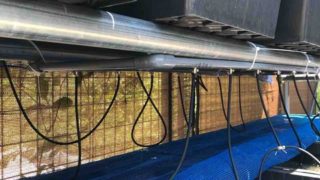

▼完成したエアレーション設備
エアレーションのメイン塩ビパイプ
エアーの出口である、一方コックに、耳を傾けてみると…

プクプク

エアー漏れなし(○︎´艸`)

でも、当たり前のようにでるエアーを見て

エアレーションとメダカの飼育容器
ふと思う。

もし、

コックをフルスロットル(全開)にしたら

どうなるのか?

もしかしたら、

エアストーンが外れて、飛んでいく可能性があるかもしれない

という事で、



全開っっつ!!

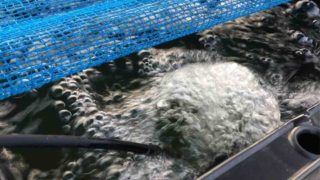

エアレーションとメダカの飼育容器
(i|!゚Д゚i|!)ヒィィィ

もちろん、異常なしっ

これで、2つ目のメダカラック(棚)にも、エアレーション出来ました!!
