1コック、1容器でエアーを送れ!メダカのエアレーションを作り変える【2.5ヶ所目】

こんにちは(๑´∀︎`๑)

奥様に、DIY(自作)ってのが、どれほど大変なのものか経験したほうがイイ!!と、思いながら、メダカのエアレーション設備をDIY(自作)している。ひろしゃん(@自己紹介)です。

これまで、ひろしゃんがメダカ飼育の為に作ってきたエアレーションは、ご存知ですか??よく分からない方は、過去記事を、読んでもらうと分かると思います(^~^;)

メダカのエアレーションが使いにくい!!

2018年にメダカを元気に成長させるために作ったエアレーションは、一方コック塩ビパイプに取り付け、

一方コック付き分岐管一方コックが付いた分岐管

エアーを分岐する口を作ったら、O型に組み上げて、

エアレーション(一方コック付き塩ビパイプ)

ブロアーから配管してきた、メインパイプと繋ぐというタイプの

エアレーションの配管

エアレーションでした。

▼2018年式のエアレーション

ひろしゃんが、一方コックが付いた分岐管をO型に繋げたのは、

  • 手元でエアーの調節ができる
  • エアーの圧や調整量を、均等に出来る。
  • 各メダカ容器へのエアー管理がしやすい。

と、メダカの飼育歴ゼロの割には、結構、考えて作ったのですが、

どこか問題、あると思います…??

と言うのも、どうも、奥様には、全ての項目にあまり意味がないと感じているようで、2019年のメダカシーズン開始に伴い、2018年の6月に作ったメダカのエアレーション

奥様
奥様
1つの一方コック=1つのメダカ容器エアーを送るようにして欲しい

と、お願いされました…(p´Д`;)

いったい、2018年式のエアレーションどこが使いづらかったのか?まとめると

  1. エアーの分岐口である一方コック少ない
  2. エアーを送るビニールチューブ長くなりすぎる
  3. エアーの管理が、難しい

みたいですよ。。。

①エアーの分岐口である一方コックが少ない

2019年6月時点で、我が家のメダカラック(メダカの飼育容器を乗せる棚)は、3段式になっていて、約30個のメダカ飼育容器を置くことができます。

しかし、

2018年式のエアレーションを、2019年もそのまま使った場合、分岐管に付いた、一方コックの数は、12個しかないため、残ったメダカたちは、エアレーションできない状況になります。

そんな状況でも、全てのメダカにエアレーションしたい奥様ですので、一方コックから伸ばしたエアチューブをさらに分岐させる3方分岐コックと呼ばれるアイテムを使って、エアレーションできていないメダカへ、エアーを送ってました( ̄▽︎ ̄;)

エアーチューブ用 3方コック 三方コック 1個 エアホース 送料無料 即日発送
created by Rinker

ですが、この3方分岐コックが、1個500円と結構、高い。。。

さすがに、これ以上の出費はマズイと思った奥様。2019年は、エアレーションの作り直しを計画したんだと思います(p´Д`;)

②エアーを送るビニールチューブが長くなりすぎる

2018年式のエアレーションのように、一方コックが付いた分岐管をO型に配管してしまうと、メダカにエアーを送るためのビニールチューブが、エアー取り出し口である分岐口(一方コック)から

近いメダカ飼育容器は、ビニールチューブは、短く

遠いメダカ飼育容器は、ビニールチューブが、長く

なってしまうことになり、

▼ビニールチューブの長さの違い
メダカラック(棚)とエアレーション

  • エアーを送るチューブが、絡まる。
  • エアーを送るチューブが邪魔で、メダカ容器にフタができない。

ということで、通常のメダカ飼育に影響がでるほど、使いにくいとのこと。

③エアーの管理が、難しい。

3方分岐コックというエアーを分岐するアイテムを使って

エアーチューブ用 3方コック 三方コック 1個 エアホース 送料無料 即日発送
created by Rinker

メインの分岐口から、1つ、2つと、エアーの分岐を増やしながら、ビニールチューブを伸ばしていき、各容器にエアーを送ることになると。飼育容器が減ったり、増えたりしたとき、

どこのコックを、どのくらい調整したらいいのか分からなくなる。

ので、エアーの管理がとても難しいみたいです。


1コック=1容器のエアレーションへ

ひろしゃんに、ほぼお任せでDIY(自作)させておいて、「使いにくい」と言うところがね、奥様らしいですが。では、奥様は、2019年から、

どんなエアレーション設備にして欲しいのか?

と言うと…。

▼リニューアル予定のエアレーション図

エアレーション(設計図)

こんな感じ。

新しく作り直すエアレーションの要望をまとめると

  • 1つのメダカ容器に対して、1つのエアー出口であること
  • エアーのコックは、メダカ容器の1番近い位置に取り付けること。

簡単にいえば、メダカ屋さんのようなエアレーション方式です( ̄▽︎ ̄;)

でも、ここで1つ疑問が。

ひろしゃん
ひろしゃん
1つのメダカ容器に対して、1つのエアー出口確保したとしても、メダカの飼育容器サイズが変わり、メダカラック(棚)に乗せるメダカの飼育容器が変わればエアーの出口の数変わることになるのでは?

と、奥様に聞くと…

奥様
奥様
メダカの飼育容器は、40Lサイズ以外使わないっ!!

と、一喝

▼40型サイズのメダカ容器が乗るメダカラック

メダカラック(メダカの飼育容器を乗せる台)

エアーの分岐管を作る

奥様
奥様
エアレーションのリニューアルだぁ!!

と言い出したら、ひろしゃんがどう言っても、リニューアルするしかないので、2019年式エアレーションDIYしていきましょう。

なんて、軽く引き受けたんだけど、



よーーーーーく考えたら、



エアーを送る、一方コックが付いた分岐管が、上段中断下段と、1本づつ必要になることになります。

そして、奥様が求める、1つのメダカ容器に対して、1つのエアー出口を確保しようとすると

▼リニューアル予定のエアレーション図

エアレーション(設計図)

一方コックが付いた、分岐管長さは、メダカラック(棚)と同じ長さ必要になりますので、ホームセンターで、1番長いサイズの4m塩ビパイプを購入してきます。

▼4mの塩ビパイプ

メダカのエアレーション(一方コック付き塩ビパイプ)
ざっと、4mの塩ビパイプが10本!!

車によく乗せたなぁ(p´Д`;)と思うくらい長いし、購入するも、業者並みです。

買ってきた4mの塩ビパイプを、メダカラック(棚)に仮置きして、メダカ容器の位置と、一方コックを取り付ける位置が同じ場所になるように、目印をつけていきます。

メダカのエアレーション(一方コック付き塩ビパイプ)
って、後から考えたら、写真みたいに無理矢理メダカラック(棚)に4mの塩ビパイプを仮置きしなくても、

メダカラック(棚)の上に乗る、メダカ容器の上に、4mの塩ビパイプを置いて、目印をつけても同じことでしたね。。。作業効率を考えると、メダカの飼育容器の上に塩ビパイプを乗せて、一方コックを取り付ける位置を目印したほうが断然早く終わります(lll-ω-)

さて、この目印を付けたところに、一方コックを取り付ければ、メダカ容器の位置と、エアーの取り出し口同じ場所になるため、ビニール製のチューブが、どのメダカ容器にも同じ長さで届きます。これで、ビニール製のチューブが絡まることは、防げそうです。

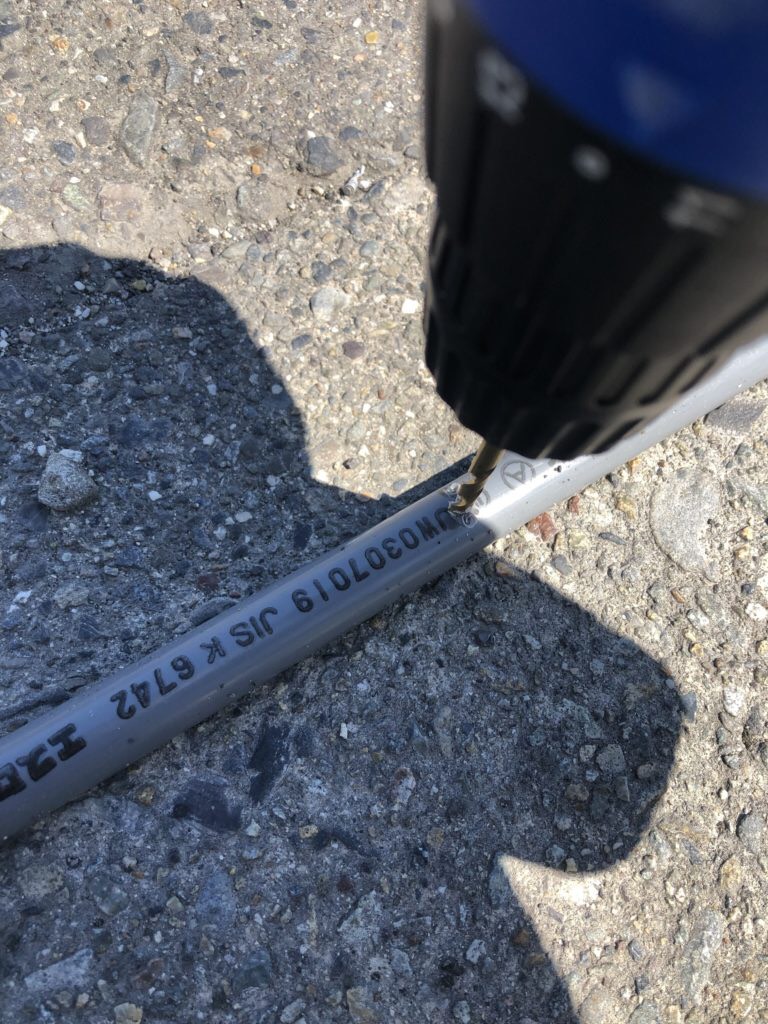

塩ビパイプに目印をつけた後は、一方コックを取付けるための下穴をあけます。(下穴の大きさは、4.8mm)

メダカのエアレーション(一方コック付き塩ビパイプ)作り方

下穴を空けた、塩ビパイプに一方コックを取付けるのですが、隙間からエアーが抜けるのを防ぐため、一方コックのネジ部分に、防水のシールテープを巻きつけます

メダカのエアレーション(一方コック付き塩ビパイプ)作り方メダカのエアレーション(一方コック付き塩ビパイプ)作り方

(防水のシールテープを巻くときは、下穴のサイズは、4.5mmです)

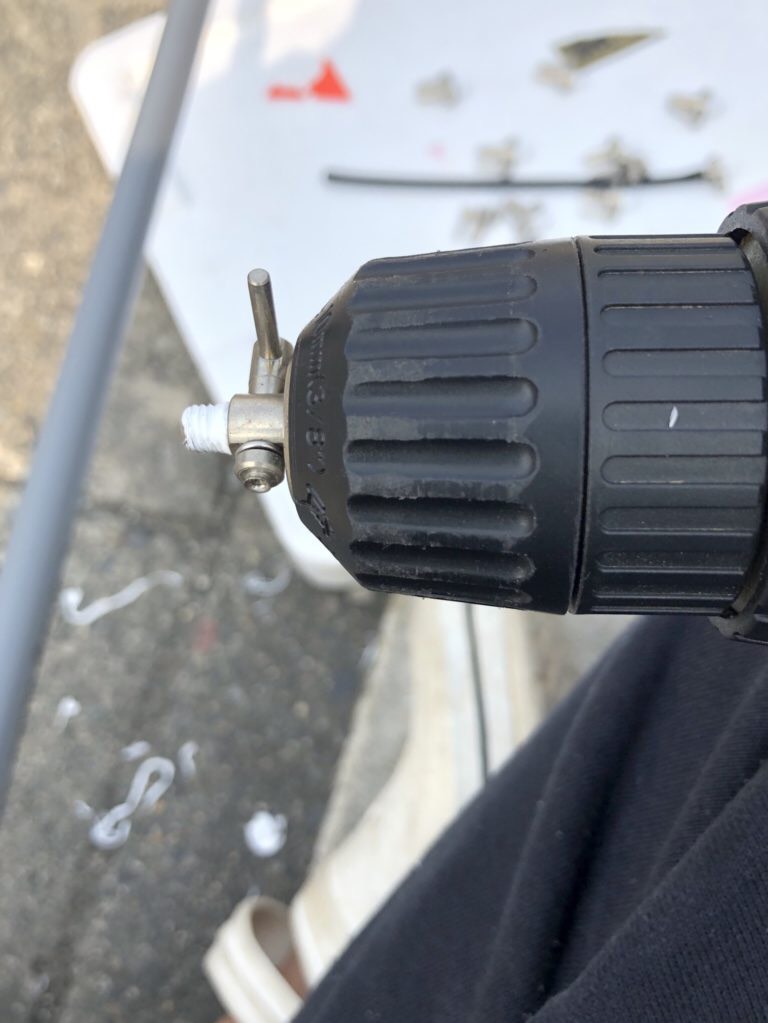

シールテープを巻いた一方コックが準備できたら、電動ドライバーで、ねじ込むっ!

メダカのエアレーション(一方コック付き塩ビパイプ)作り方

メダカのエアレーション(一方コック付き塩ビパイプ)作り方メダカのエアレーション(一方コック付き塩ビパイプ)作り方

この、一方コックシールテープを巻き、そのシールテープ巻かれた一方コックを塩ビパイプにねじ込む。という作業を続けること約1時間

メダカラック(棚)の上段用中段用下段用、3本の一方コック付き分岐管が出来上がりました。

メダカのエアレーション(一方コック付き塩ビパイプ)作り方

1本だけ短いのは、メダカラック(棚)の端から端までメダカ容器が乗っている、上段、中段は、4m塩ビパイプ。下段は、カメの住処があるため、少し短めの一方コック付き塩ビパイプになっています。

一方コックを取り付けた、塩ビパイプをみると、一方コックが、右や、左に、ナナメに差し込まれていますが、

▼一方コックを取り付けた塩ビパイプ

メダカのエアレーション(一方コック付き塩ビパイプ)作り方

防水のシールテープを巻いて差し込んであるので、この程度のズレで、エアー漏れすることはないので、大丈夫です(`☆︎ω☆︎´)

並列 20連 分岐管 VP13 塩化ビニールパイプ 一方コック付き キャップ付き 『分岐管』
created by Rinker

分岐管とメインパイプの配管

ここからは、1時間近くかけて作り直した、一方コックが付いた分岐管を、結束バンドをつかって、メダカラック(棚)に固定して、メインのパイプと配管していきます。

手前側にある一方コックが付いた分岐管が、中段用。

奥側にある一方コックが付いた分岐管が、上段用。


メダカのエアレーション(一方コック付き塩ビパイプ)作り方

メダカのエアレーション(一方コック付き塩ビパイプ)作り方

下段用の一方コックが付いた分岐管は、こんな感じ。


メダカのエアレーション(一方コック付き塩ビパイプ)作り方

メインの配管も作り直し。

▼メインの配管
メダカのエアレーション(一方コック付き塩ビパイプ)作り方

これで

1つのメダカ容器に対して、1つのエアー出口

という、エアレーション設備へ作り変えることができました。(*´▽︎`*p♡︎q

やっぱり、エアーの通り道である塩ビパイプの先が、行き止まり。というのは、気持ち悪いひろしゃん。

なので、上段用と、中段用は、前回のエアレーション同じく、O型に繋いでおきました(*´艸`*)

▼O型に繋いだ分岐管
メダカのエアレーション(一方コック付き塩ビパイプ)作り方

もちろん、2018年5月に増設したメダカラック(棚)にも、上段、中段、下段と、一方コックが付いた分岐管を取り付けて、エアレーションを作り変えておきます。

エアレーションの作り直しはキツイ

メダカにエアレーションする為に、2018年からDIYを頑張ってきたひろしゃん。

ま、さ、か、

2019年に、ほぼ全てのエアレーション設備の作り直しをすることになるなんて、誰が想像してました??

エアレーション自作する行程で、一番キツイのが、一方コックシールテープを巻きつける作業!!

キツイというより、



、面倒ちぃーーーぃ!!



だって、

40個ですよ!!

▼一方コック
メダカのエアレーション(一方コック付き塩ビパイプ)

40個全ての一方コックシールテープを巻く作業は、全部、ひろしゃんですからね(ꐦ ´͈ ᗨ `͈ ) ‘`,、

さらに、今回は、作り直しという事で、前回ねじ込んだ一方コック取り外さないといけなかったので、本当に大変でした。

さらに、

前回までのエアレーション設備では、メダカラック(棚)下段なかった一方コックが付いた分岐管。ここにエアーを送るために、メインパイプを新しく配管する作業。

コレも



、面倒っちーーーーぃいです(lll-ω-)

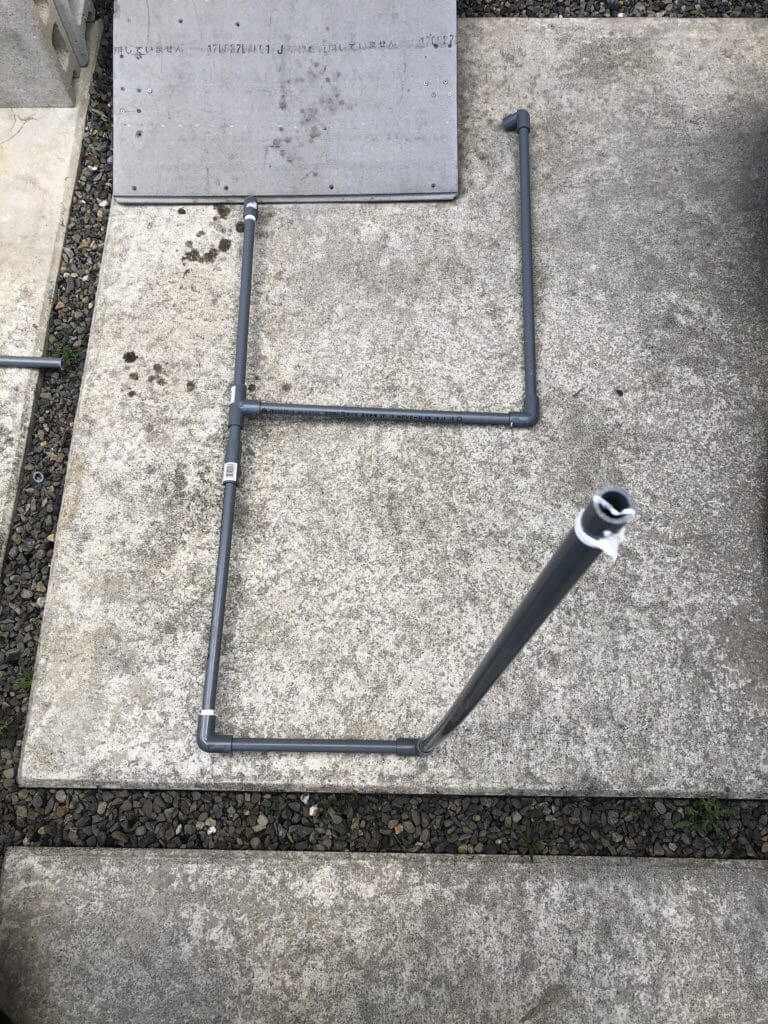

メダカラック(棚)を繋げている、直交クランプをうまくかわしながら、メインパイプを新しく配管しないといけないので、メダカラック(棚)と、ブロアーから伸びるメインパイプとの長さを測っては、組立て

エアレーション(一方コック付き塩ビパイプ)

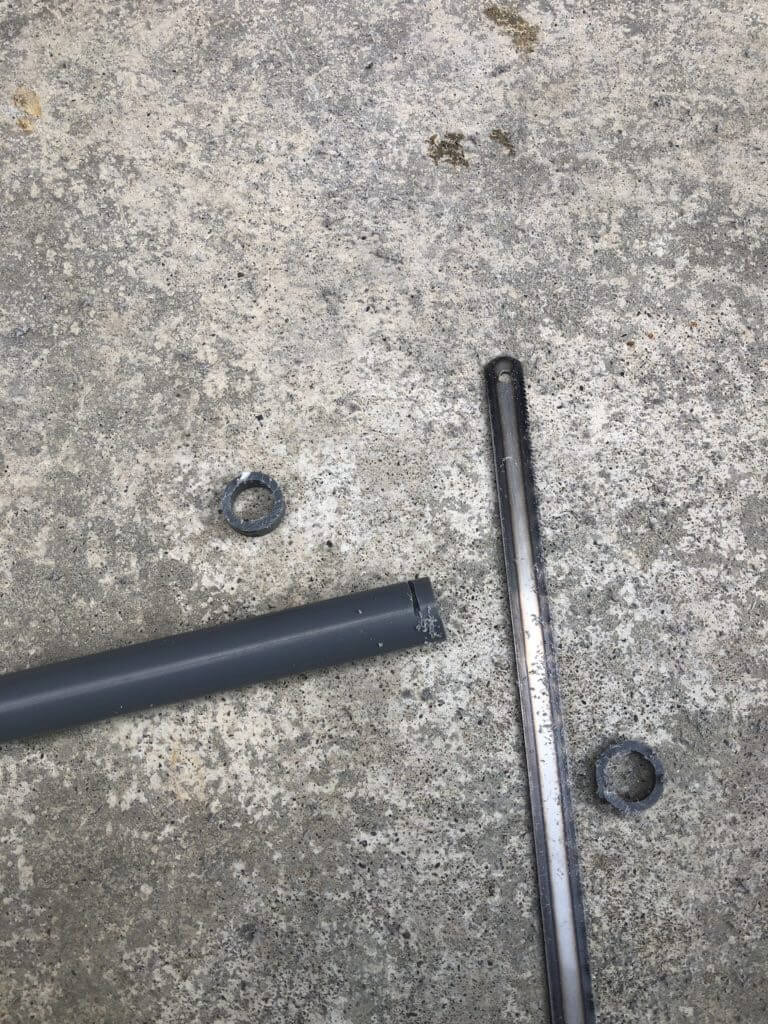

継ぎ手を取付け、塩ビパイプを切断

エアレーション(塩ビパイプ)

したら、エアーが漏れないように、防水テープを巻きつけたりの繰り返しに



(*」>д<)」オォ───イ!!



Σ( ̄[] ̄;)!ホエー!!



の連呼です。無事にメインの配管終わった


メダカのエアレーション(一方コック付き塩ビパイプ)作り方頃には、日曜日なんか、あっという間に終わっていました

▼完成した、2019年式のエアレーション設備。
メダカのエアレーション(飼育容器とメダカ飼育場)

さいごに

さて、さて、2019年のメダカシーズンの始まりが、まさかの去年、自作したエアレーションの作り直しからはじまるとは。。。。そして、今回、メダカエアレーションのために購入した塩ビパイプの総延長は、



なんと、40m超え!!



4mの塩ビパイプ10本以上も購入して、残った塩ビパイプは、ほとんどありません(*≧︎∇︎≦︎)

でも、今回、作り直したエアレーション設備だけで、40m使ったわけじゃなくて、

実は、エアーのメインパイプを裏の庭まで通して、庭で管理するメダカエアレーションできるように、リニューアルしました~

これで、我が家全体が、メダカをエアレーションする為の塩ビパイプで囲われていることになります(^~^;)

果たして、奥様のメダカ飼育はどこまで進むのやら…。
